一、前言

　　在3D游戲中，制作者希望能夠繪制越來越多的場景物體，比如場景中大量的植被(樹木，草，花等)，能夠給玩家帶來更加逼真的體驗。但是這對對于設備(尤其是移動端)的性能是個極大的考驗，如果使用傳統的技術，大批量渲染會導致drawcall增加，fps下降。unity推出了Gpu Instancing技術，這對于大量相同物體的繪制提供了一個新的方案，我們嘗試在unity中使用gpu instance 技術。

　　二、靜態物體使用Gpu Instance

　　Gpu Instance是一種用來提高渲染大量物體效率的技術，在場景里繪制越來越多的物體，這里面主要涉及兩個方面的性能瓶頸，一是cpu對gpu提交數據的次數(包括設置數據buffer，渲染狀態以及調用對渲染原語的繪制即drawcall)，二是gpu上的繪制(包括頂點處理和像素繪制)，隨著場景物體的提升，cpu和gpu的壓力都會上升。目前在一些典型的3D游戲的制作中，我們的經驗值是全屏不超過10萬個頂點和200個draw call左右，不然對中端機器會有一定壓力。

　　為了解決場景繪制效率這個問題，主要有以下幾種優化方案：

　　static batching： 即靜態合批，靜態合批的原理即化整為零，將多個場景物體預先合成一個大的物體進行繪制，unity5的實現就是整合成一個大的vbo，而不整合IBO，一次性提交vbo給gpu，然后并不是把整個vbo都繪制，而是每次需要繪制其中某個某些物體時改變IBO，選擇大vbo上的某一段進行繪制。靜態合批可以將多個小物體的繪制合并成一個大物體的繪制，減少對渲染狀態的改變，它一次并行繪制多個物體，理論上是最快的繪制方法，不過最大的缺點是因為合成新的大vbo需要耗費額外的大量內存，同時不能渲染動態物體，因為合并vbo的時候已經確定頂點數據了，頂點數據不能更改(例如unity5對LOD合批的實現也是講所有層次的lod都預先合并進去)，另外一個vbo的大小是有限制的，如果物體數量過多，也會被拆成多個繪制。

　　dynamic batching：動態合批，可以解決對頂點數據有變化的物體的合批，它動態的合并vbo進行提交，組建vbo的時間有消耗，為了減少這個消耗，unity對動態合批的vbo大小有限制，以致于很小頂點數的物體才有可能被動態合批。

　　vertex constant instancing：Instancing 是不同于batching的另一種方案，它的原理是對于模型一致的物體，只提交原始的模型的vbo給gpu，然后將每個物體不同的屬性單獨抽出來組成buffer發給gpu，在顯卡中根據這一份vbo和每個物體不同的屬性來繪制多個物體，即一次提交，在gpu上繪制多個，對于大量同樣模型的物體繪制是一個很好的方案。vertex constant的instancing是利用頂點常量屬性來存儲這些per instance attributes，但是也需要一個大的vbo存儲所有未經頂點變換的相同的n個原頂點數據，在shader里面讀取不同的vertex constant內容繪制不同的instance

　　gpu instancing：這是最新渲染api提供的一種技術，如果繪制1000個物體，它將一個模型的vbo提交給一次給顯卡，至于1000個物體不同的位置，狀態，顏色等等將他們整合成一個per instance attribute的buffer給gpu，在顯卡上區別繪制，它大大減少提交次數，它在不同平臺的實現有差異，例如gles是將per instance attribute也當成一個vbo提交，然后gles3.0支持一種per instance步進讀取的vbo特性，來實現不同的instance得到不同的頂點數據，這種技術對于繪制大量的相同模型的物體由于有硬件實現，所以效率最高，最為靈活，避免合批的內存浪費，并且原則上可以做gpu skinning來實現骨骼動畫的instancing。

　　Unity5中實現instance

　　unity中提供了兩種使用gpu instance的機制，自動和手動：

　　自動：需要使用unity 標準的standar 或surfaceshader，然后在mat下面的instacne那里打勾，然后unity在條件合適的情況下自動instance，但是注意這種限制非常多，如不能static batch，不能liaghtmap，不能改變mat，不能帶動作，不能cull，等等，非常難，詳見https://docs.unity3d.com/Manual/GPUInstancing.html

　　手動：通過使用Graphics.DrawMeshInstanced或者Graphics.DrawMeshInstancedIndirect這些底層api。

　　由于unity自動的instance不穩定且不能lightmap等等，于是我們的實現方案是自己用底層api去實現instance，并且自己去實現了支持lightmap和culling的instance。

　　三、帶骨骼動畫的物體使用Gpu Instance

　　gpuinstancing可以很好的工作在靜態物體上，例如草，樹。但遺憾的是暫時還無法對骨骼動畫使用這個特性。而我們游戲經常使用上百個小兵單位作戰，如果可以讓小兵使用這個特性，那么對于性能的提升無疑是很可觀的。于是有人提出了將動畫信息烘焙到貼圖中，在shader里面根據貼圖設置頂點位置，也就是我們的頂點動畫。這樣的話，模型就既可以像骨骼動畫那樣播放動作，又可以使用gpuinstancing合批了。做法也非常簡單，就是把Skinmesh變成MeshRender,然后把骨骼和動畫信息，記錄在一張貼圖上，然后把動畫的運算放到shader里。 本來這樣就可以了，但實際使用過程中卻發現了幾個問題。

　　1.烘焙的貼圖過大，因為為了存儲浮點數，必須使用rgbahalf的格式，這個格式每個像素有64個字節，是真彩色的兩倍。假設一個小兵有1000個頂點，那么1s的動作就需要1000*64,也就是64000個字節，而正常情況下，我們小兵在2000個頂點左右，動畫在5s以上，那么每個動畫貼圖大概就在2M以上，甚至有可能是4M。而我們有60多個兵種，這樣一算竟然有240M。雖然小米超神使用了RGMB來減少每個像素的大小，但那也高達120M的動畫貼圖了。而我們知道，原始的骨骼動畫數據其實只有幾百k左右。

　　2.無法計算光照，因為法線始終保持T-pos形態，在shader里面改變頂點位置的時候，無法重新計算法線。為了能夠使用正常的光照計算，必須將法線也一起烘焙。幸運的是法線都是單位向量，可以采用rgba存儲，但也需要大概1M左右的空間。

　　3.沒有動畫之間的blend，為了實現blend，必須對兩個動作的貼圖進行采樣，然后lerp。這樣會導致shader里放兩張4M的貼圖，對手游來說還是不小的開銷。

　　綜上所述，我最終還是采納了M神的建議，使用了烘焙骨骼信息的方案。

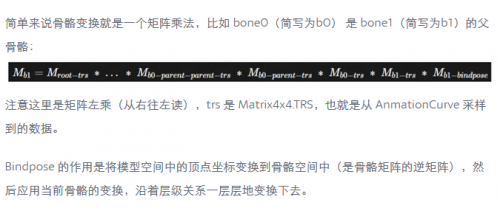

　　來看看原理，烘焙頂點很好理解，就是把位置的值存到貼圖中。那么如何烘焙骨骼信息，然后得到頂點位置呢?首先我們要理解骨骼動畫的原理，這里引用UWA博客里面的一段話：

　　當然上面的描述很簡單，如果想要了解更加詳細的推倒過程，可以看Milo大神的書《游戲引擎架構xxx》里面的蒙皮的數學這一章。

　　總之，結論就是從當前骨骼的bindpos一直左乘到根骨骼。

　　代碼也非常簡單：

　　for (int j = 0; j < bones.Length; j++)

　　{

　　GPUSkinningBone currentBone = bones[j];

　　Matrix4x4 lastMat = currentBone.bindpose;

　　while (true)

　　{

　　if (currentBone.parentBoneIndex == -1)

　　{

　　Matrix4x4 mat = Matrix4x4.TRS(currentBone.transform.localPosition, currentBone.transform.localRotation, currentBone.transform.localScale);

　　if(rootBone.transform != go.transform)

　　{

　　mat = Matrix4x4.TRS(Vector3.zero, Quaternion.identity, go.transform.localScale) * mat;

　　}

　　lastMat = mat * lastMat;

　　break;

　　}

　　else

　　{

　　Matrix4x4 mat = Matrix4x4.TRS(currentBone.transform.localPosition, currentBone.transform.localRotation, currentBone.transform.localScale);

　　lastMat = mat * lastMat;

　　currentBone = bones[currentBone.parentBoneIndex];

　　}

　　}

　　animMap.SetPixel(j * 3, k + 1, new Color(lastMat.m00, lastMat.m01, lastMat.m02, lastMat.m03));

　　animMap.SetPixel(j * 3 + 1, k + 1, new Color(lastMat.m10, lastMat.m11, lastMat.m12, lastMat.m13));

　　animMap.SetPixel(j * 3 + 2, k + 1, new Color(lastMat.m20, lastMat.m21, lastMat.m22, lastMat.m23));

　　if (k == startFrame)

　　{

　　animMap.SetPixel(j * 3, k, new Color(lastMat.m00, lastMat.m01, lastMat.m02, lastMat.m03));

　　animMap.SetPixel(j * 3 + 1, k, new Color(lastMat.m10, lastMat.m11, lastMat.m12, lastMat.m13));

　　animMap.SetPixel(j * 3 + 2, k, new Color(lastMat.m20, lastMat.m21, lastMat.m22, lastMat.m23));

　　}

　　else if(k == curClipFrame1 + startFrame - 3)

　　{

　　animMap.SetPixel(j * 3, k + 2, new Color(lastMat.m00, lastMat.m01, lastMat.m02, lastMat.m03));

　　animMap.SetPixel(j * 3 + 1, k + 2, new Color(lastMat.m10, lastMat.m11, lastMat.m12, lastMat.m13));

　　animMap.SetPixel(j * 3 + 2, k + 2, new Color(lastMat.m20, lastMat.m21, lastMat.m22, lastMat.m23));

　　}

　　}

　　最重要的部分就是生成矩陣的那里。這里有幾個注意點，一個是根骨骼可能有多個，那么你只需要將他們共同的父親放到根節點，把這個其實沒有骨骼的節點處理成默認矩陣的情況就可以。第二個是因為貼圖采樣有可能采樣到邊緣，為了防止精確度不夠引起動畫抖動，我前后各多增加了一幀，防止抖動。

　　然后是shader部分：

　　v2f vert(appdata v)

　　{

　　UNITY_SETUP_INSTANCE_ID(v);

　　float start = UNITY_ACCESS_INSTANCED_PROP(Props, _AnimStart);

　　float end = UNITY_ACCESS_INSTANCED_PROP(Props, _AnimEnd);

　　float off = UNITY_ACCESS_INSTANCED_PROP(Props, _AnimOff);

　　float speed = UNITY_ACCESS_INSTANCED_PROP(Props, _Speed);

　　float _AnimLen = (end - start);

　　float f = (off + _Time.y * speed) / _AnimLen;

　　f = fmod(f, 1.0);

　　float animMap_x1 = (v.uv2.x * 3 + 0.5) * _AnimMap_TexelSize.x;

　　float animMap_x2 = (v.uv2.x * 3 + 1.5) * _AnimMap_TexelSize.x;

　　float animMap_x3 = (v.uv2.x * 3 + 2.5) * _AnimMap_TexelSize.x;

　　float animMap_y = (f * _AnimLen + start) / _AnimAll;

　　float4 row0 = tex2Dlod(_AnimMap, float4(animMap_x1, animMap_y, 0, 0));

　　float4 row1 = tex2Dlod(_AnimMap, float4(animMap_x2, animMap_y, 0, 0));

　　float4 row2 = tex2Dlod(_AnimMap, float4(animMap_x3, animMap_y, 0, 0));

　　float4 row3 = float4(0, 0, 0, 1);

　　float4x4 mat = float4x4(row0, row1, row2, row3);

　　float4 pos = mul(mat, v.vertex);

　　float3 normal = mul(mat, float4(v.normal, 0)).xyz;

　　v2f o;

　　UNITY_TRANSFER_INSTANCE_ID(v, o);

　　o.uv = TRANSFORM_TEX(v.uv, _MainTex);

　　o.vertex = UnityObjectToClipPos(pos);

　　o.color = float4(0, 0, 0, 0);

　　o.worldNormal = UnityObjectToWorldNormal(normal);

　　float3 normalDir = normalize(mul(float4(normal, 0.0), unity_WorldToObject).xyz);

　　float frezz = UNITY_ACCESS_INSTANCED_PROP(Props, _Frezz);

　　float3 normalWorld = o.worldNormal;

　　fixed dotProduct = dot(normalWorld, fixed3(0, 1, 0)) / 2;

　　dotProduct = max(0, dotProduct);

　　o.color = dotProduct.xxxx * frezz;

　　return o;

　　}

　　主要就是頂點著色器部分，我們把4x4的骨骼旋轉偏移矩陣存在貼圖里，因為最后一行是flaot4(0,0,0,1)，為了節省空間，我們只存了3x4大小的矩陣，最后一行在shader里補上。然后直接將矩陣和頂點相乘，就可以得到蒙皮后的頂點位置。而且我們看到，法線也可以這么處理，就可以得到蒙皮后正確的法線。這里還有一個我沒有做的功能，就是骨骼權重，其實我將骨骼權重存進了頂點的uv2中，uv2.xy是第一根骨骼的索引和權重，uv2.zw是第二根骨骼的索引和權重，理論上需要將兩個骨骼結算的結果加權平均一下，但因為我測試發現精度夠了，就少采樣一次，節省點消耗。如果有需要，可以自己加上這個加權平均。

　　還有一個未來需要做的，就是動畫之間的blend，需要額外增加一個變量控制blend的程度，對兩個時刻的動作分別采樣計算，然后lerp一下就可以了。

　　我們看看用貼圖存儲骨骼需要的大小，假設一個小兵有25個骨骼，那么一個骨骼需要4x3個浮點數，也就是3個像素，那么需要75個像素，一個1s的動畫，也只需要75*64,大概4800字節而已。而且重要的是我們不受到頂點數的限制，而一個小兵的骨骼正常情況下就是30以內，我們得到了一個可控的合理的結果。

　　四、總結

　　使用Gpuinstance技術能極大的提示游戲的渲染性能，讓游戲能夠渲染更多的植被和動態物體，提高玩家的游戲樂趣。
