各位同學們下午好，今天給大家分享的知識是利用形狀生成器繪制異行LOGO的做法。

　　（該LOGO為群友投稿，版權歸原作者所有，本文分享LOGO的繪制方法）

　　教程步驟

　　老規律先觀察分析思路，我們來分析下這個圖形，看下圖：

　　這是一個抽象型的logo，整體是一只鳥展翅翱翔的造型，由綠翅膀、黃翅膀構成(經觀察，兩者造型相同，大小和方向不同)，中間的交疊部分正好是鳥的頭部，非常巧妙且優美。

　　所以我們只要做出綠色翅膀，剩下的問題便可迎刃而解，下面我把綠色翅膀單拿出來用肉眼觀察下，看能不能找到什么規律。

　　正空間是7條上圓下尖的線條，其中345最長，2和6次之，1和7最短，它們之間形成的負空間寬度十分均衡，而從這個整體的弧度可以推斷，這個圖形應該是經過變形(弧形)得到的。

　　根據上面的分析和思考，那么接下來我們做一下。

　　第1步：繪制路徑

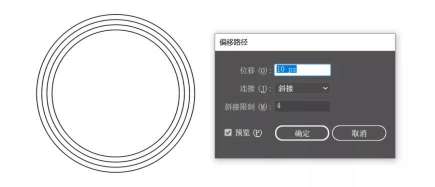

　　首先畫一個圓形路徑，然后通過偏移路徑命令，額外畫出3個更大的同心圓，我這里偏移路徑的數值為10px，如下：

　　第2步：制作基本形

　　1. 畫一個倒三角形，三角形的頂點位于圓心處，如下：

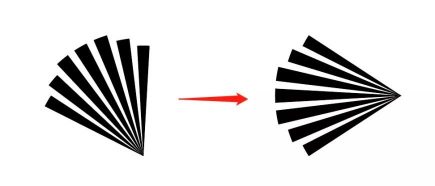

　　2. 以圓心為旋轉軸心點，單位旋轉角度10°，用旋轉工具(R)復制出6個三角形，如下：

　　3. 選中所有圖形，利用形狀生成器工具(shift+M)按住alt鍵刪除多余的三角形，看下動圖操作。

　　4. 將線條上多余的錨點全部刪掉，方便后續操作，如下：

　　第3步：優化形狀

　　1. 將圖形逆時針旋轉 60°，然后 Ctrl+G 編組，效果如下：

　　2. 執行效果-變形-弧形，參數如下：

　　3. 執行對象-擴展外觀，并順時針旋轉30°，如下：

　　4. 目前的圖形有些扁，我們可以將其適當拉高一些，右鍵-變換-縮放，參數如下：

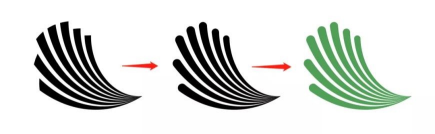

　　5. 將線條上端到圓角并上色，如下：

　　至此，綠色翅膀造型我們就做好了。

　　第4步：復制另一側

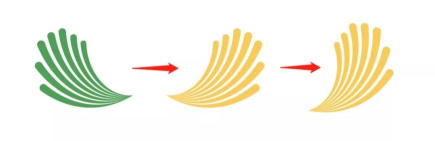

　　1. 將綠色翅膀復制一份，水平翻轉并填充黃色，然后逆時針旋轉20°，如下：

　　2. 將其等比縮小一些，并移到合適位置，要保證下圖紅圈處的錨點在黃翅膀的邊上，且相交處的弧度要圓滑，如藍線所示。

　　第5步：做交集

　　1. 以黃翅膀最左側的弧度為參考，畫一條線段，確保線段的錨點都位于綠翅膀的邊上，方便后面做切割，如下。

　　看下輪廓圖。

　　2. 刪掉位于綠翅膀內部的黃翅膀，如下：

　　3. 將綠翅膀原位復制一份(ctrl+C,ctrl+F)，選中第一步的紅色線段和復制，執行路徑查找器中的分割，將其切斷，看下動圖。

　　至此，兩個翅膀和交集就全部做好了，剩下的就是上色了，翅膀部分用的是徑向漸變，而交集部分是純色填充，這沒什么好講的了。

　　如果你覺得交集的最右側負空間有點兒多，如下：

　　可以適當調整句柄，減小負空間，看下動圖：

　　好啦，今天的小案例就講到這里。
